Почему объективы LWIR с одинаковым числом F обеспечивают разные характеристики в полевых условиях

Краткое введение

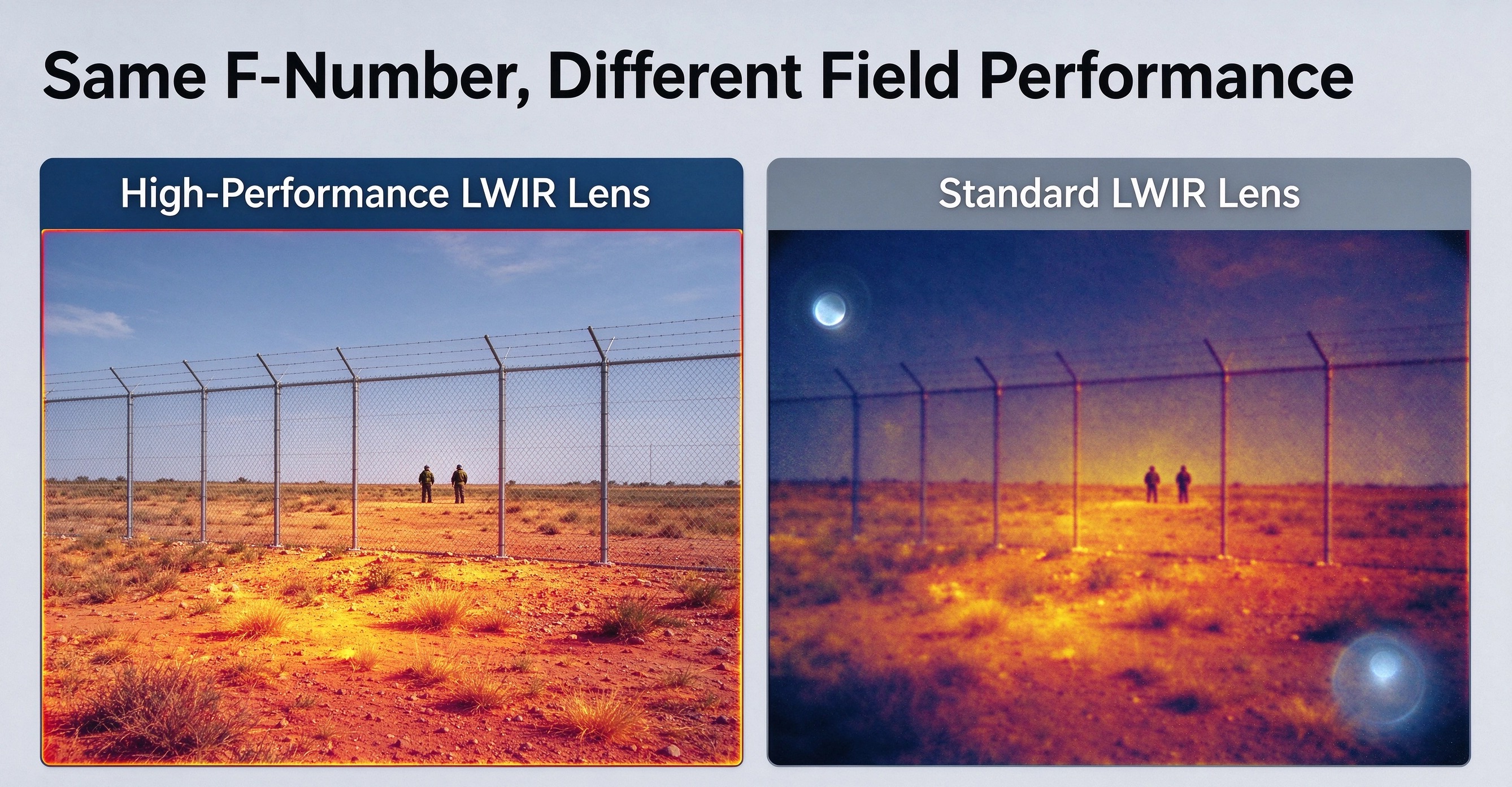

Число F широко считается основным критерием выбора инфракрасных линз LWIR среди системных интеграторов и разработчиков оборудования. Инженеры склонны предполагать, что две линзы с одинаковым f/# дадут эквивалентные результаты изображения при условии совпадения фокусного расстояния и конфигурации детектора. Однако в реальных условиях эксплуатации на открытом воздухе конечные пользователи часто наблюдают очевидные различия в резкости изображения, соотношении сигнал/шум, однородности краев и температурной адаптации, даже если объективы имеют одинаковые номинальные значения диафрагменного числа.

В этой статье рассматриваются практические инженерные причины такого расхождения в производительности. Он ориентирован на реальные полевые условия, а не на идеальные лабораторные данные, чтобы помочь OEM-командам и командам по интеграции принимать более обоснованные решения по оценке линз и закупкам.

Содержание

1.Системный оптический коэффициент пропускания и качество покрытия.

2. Характеристики материала и возможность атермической конструкции.

3. Функция передачи модуляции (MTF), относительное освещение и контроль аберраций.

4. Холодное отражение и подавление рассеянного света

5. Механический допуск и согласованность сборки.

6.Практическое руководство по оценке линз в полевых условиях.

1. Оптическое пропускание системы и качество покрытия.

Число f определяет теоретическую светосилу, основанную на размере апертуры, но не учитывает фактическую потерю энергии между элементами линзы. Типичная многоэлементная линза LWIR содержит несколько интерфейсов воздух-материал. Без высокоэффективных многослойных антибликовых покрытий каждая поверхность генерирует потери на отражение в диапазоне 8–12 мкм.

Два объектива с одинаковым f/# могут иметь большие различия в общем пропускании системы. Плохое покрытие может привести к потерям энергии на несколько процентов на поверхность, что приведет к снижению сигнала, принимаемого неохлаждаемым детектором. В сценариях с низким тепловым контрастом, таких как туман или влажность на открытом воздухе, эта разница в коэффициенте пропускания напрямую приводит к худшему SNR и более слабой обнаруживаемости целей. Срок службы покрытия также варьируется: некачественные покрытия быстрее разрушаются под воздействием влажности, солевого тумана или термоциклирования, что приводит к дальнейшему снижению производительности после установки на месте.

2. Характеристики материала и возможность атермической конструкции.

Оптические материалы LWIR, включая германий и халькогенидное стекло, демонстрируют значительный сдвиг показателя преломления в зависимости от изменения температуры. Германий имеет высокое значение dn/dt, что означает, что положение фокуса сильно меняется при повышении или понижении температуры окружающей среды.

Две линзы с одинаковым f/# могут использовать разные комбинации материалов и стратегии атермической компенсации. В хорошо оптимизированных линзах используется пассивная атермальная конструкция за счет подбора материалов, что обеспечивает стабильность фокусировки при температуре от 40 °C до +85 °C. Более дешевые альтернативы не требуют тщательной атермической оптимизации. Несмотря на то, что они удовлетворительно работают при лабораторных испытаниях при комнатной температуре, видимая расфокусировка происходит, когда рабочая температура отклоняется от контрольной точки 25 °C. Для систем охраны наружного периметра, пограничного контроля и автомобильных систем с широким диапазоном рабочих температур термическая дефокусировка становится основным источником ухудшения производительности в реальных условиях.

3. Функция передачи модуляции (MTF), относительная освещенность и контроль аберраций.

Номинальное число f не отражает фактическую разрешающую способность. Две линзы могут иметь одинаковый размер апертуры, но при этом иметь совершенно разные кривые MTF, определяемые оптической схемой, использованием асферической поверхности и производственными допусками. Некоторые конструкции недорогих линз достигают целевого значения f/#, но оставляют остаточную сферическую и хроматическую аберрацию неисправленной. MTF в центре поля может выглядеть приемлемым при лабораторных испытаниях, тогда как разрешение на краю резко падает при реальном использовании.

Относительная освещенность – еще один фактор, который легко упустить из виду. Если объектив страдает от сильного виньетирования, углы изображения получают гораздо меньше инфракрасного излучения, чем центральная область. Пользователи заметят затемненные углы, неравномерную тепловую реакцию по всему полю зрения, хотя значение числа f остается неизменным. Такие дефекты редко обнаруживаются при выборочных проверках в небольших полевых лабораториях, но становятся очевидными во время полнокадровой полевой работы.

4. Холодное отражение и подавление рассеянного света

Артефакты холодного отражения возникают, когда инфракрасное излучение от поверхности холодного детектора отражается обратно от поверхностей линзы в фокальную плоскость, создавая призрачное затенение или смещенный шум на тепловых изображениях. Это явление тесно связано с оптической схемой, назначением наклона поверхности и структурой ловушки рассеянного света, а не с f/#.

Два объектива с одинаковым f/# могут сильно отличаться по подавлению холодного отражения. Один может удерживать артефакты ниже видимого порога за счет тщательной оптимизации угла поверхности, в то время как другой генерирует очевидный фиксированный структурный шум при изображении реальной сцены. Аналогичным образом, плохо обработанные внутренние механические барабаны создают паразитное фоновое излучение, увеличивая смещение изображения и снижая эффективный контраст. Эти проблемы трудно выявить по параметрам таблицы, но они серьезно мешают полевым тепловым наблюдениям.

5. Механические допуски и стабильность сборки.

В паспорте f/# указано теоретическое расчетное значение. На окончательную реальную производительность влияют допуски обработки компонентов, ошибка центрирования элемента и точность сборки. Дешевые линзы имеют свободный бюджет. Даже если каждая отдельная деталь соответствует ограничениям чертежа, совокупная ошибка сборки ухудшает практические характеристики визуализации.

В сценариях массового производства может возникнуть несоответствие между отдельными образцами линз. Некоторые устройства обеспечивают производительность, близкую к проектной, в то время как другие страдают от ухудшения MTF или децентрации, вызывающей искажение изображения, несмотря на идентичные печатные характеристики.

6. Практическое руководство по оценке линз в полевых условиях.

Системным интеграторам при выборе объектива недостаточно полагаться исключительно на техническое описание f/#. При проведении сравнительных полевых испытаний следите за тем, чтобы сердечник детектора, настройки смещения усиления и условия окружающей среды были одинаковыми. Оценивайте не только характеристики при комнатной температуре, но и качество изображения во всем диапазоне рабочих температур. Проверьте резкость центральной области и угловое освещение, обратите внимание, появляются ли фиксированные артефакты-призраки на разных фонах сцены. Отдавайте предпочтение данным реальных испытаний, а не сравнению характеристик отдельных параметров.

Заключение

Число F является необходимым, но недостаточным показателем характеристик объектива LWIR. Полный оптический коэффициент пропускания, надежность покрытия, атермальная конструкция, коррекция аберраций, контроль холодного отражения и стабильность производства совместно определяют фактические результаты развертывания в полевых условиях. Два объектива с одинаковой диафрагмой/# могут обеспечить четко различимое изображение в реальных условиях.

При выборе тепловизионной оптики разработчикам систем следует расширить оценку за пределы диафрагменного числа и фокусного расстояния. Рекомендуется включить тестирование в полном температурном диапазоне и проверку на местах во время квалификации образцов, чтобы избежать непредвиденных рисков производительности после интеграции продукта. В случае нестандартных или полуиндивидуальных проектов сообщите поставщикам оптических устройств об упомянутых выше практических требованиях к производительности на ранней стадии проектирования.
