Руководство по предотвращению ошибок при сопоставлении целевого размера

Краткое введение

Многие инженеры и покупатели часто упускают из виду соответствие между инфракрасной линзой и целевой поверхностью детектора во время сборки оборудования и выбора продукта. Слепая установка линз с несовпадающими параметрами приведет к ряду проблем, таких как виньетирование, уменьшение эффективного поля зрения, размытие краев изображения и нерациональная площадь пикселей детектора. Эти проблемы снизят общую производительность визуализации тепловых устройств и даже приведут к ненужным потерям материала и затратам на доработку. В этом документе разбираются четыре частые ошибки, допускаемые при сопоставлении целевой поверхности, анализируются основные причины каждой проблемы и обобщаются практические стандарты сопоставления, чтобы помочь персоналу точно выполнить сопряжение линзы и детектора.

Вот содержание:

Ошибка 1: Объектив большего формата всегда совместим с детекторами небольших размеров.

Ошибка 2. Сосредоточьтесь только на фокусном расстоянии, игнорируя соответствие параметров целевой поверхности.

Ошибка 3: Перепутать стандарты маркировки оптических форматов разных производителей

Ошибка 4: игнорировать влияние искажений объектива на целевые поверхности большого размера.

1. Ошибка 1: Объектив большего формата всегда совместим с детекторами небольших размеров.

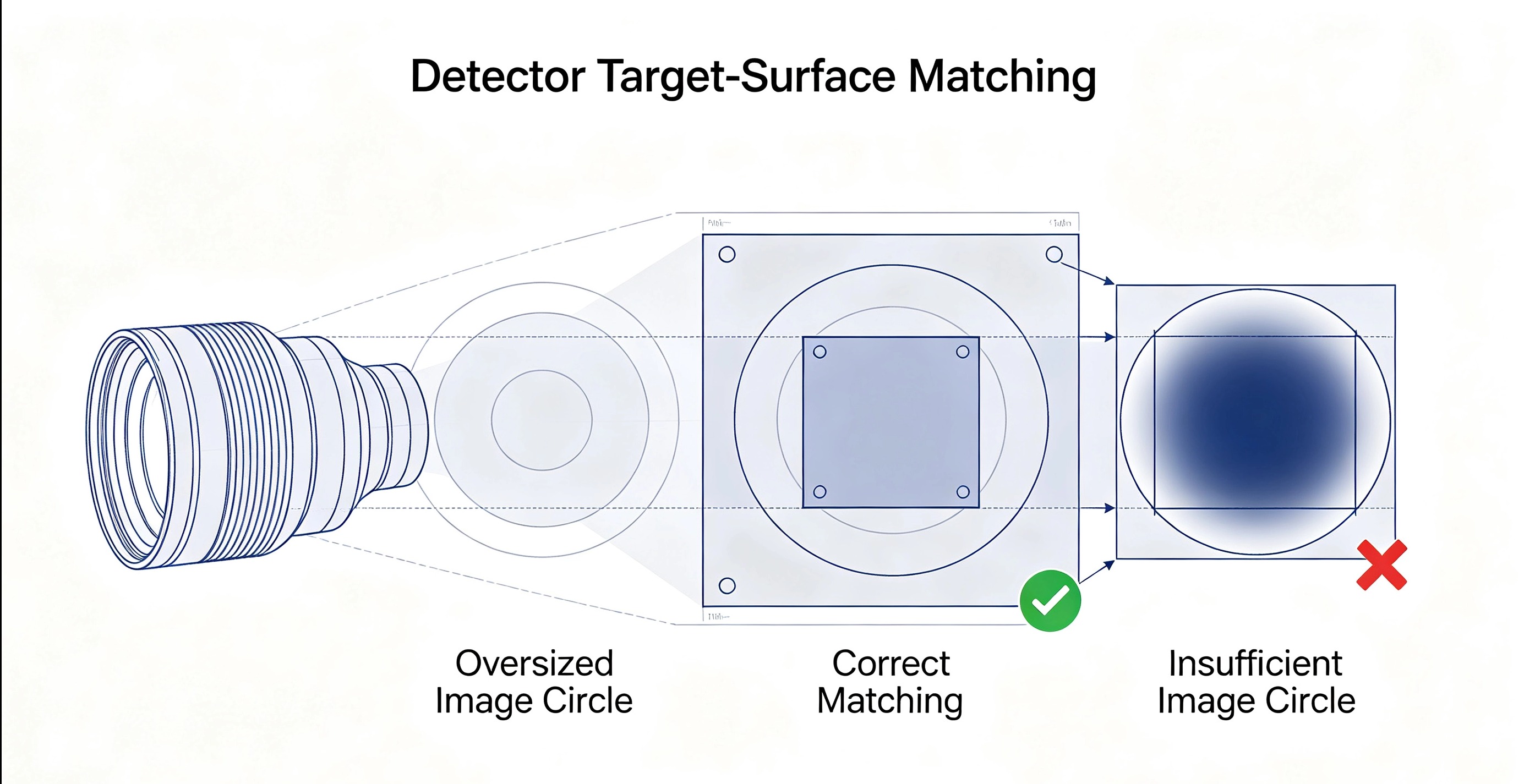

Большинство сотрудников придерживаются мнения, что линзу, рассчитанную на большую поверхность объекта, можно свободно устанавливать на детекторы с объектами меньшего размера, не опасаясь негативных последствий. Эта идея не соответствует реальным правилам эксплуатации оптики. Если линза, поддерживающая большую целевую поверхность, сочетается с крошечным детекторным чипом, световое пятно, образуемое линзой, будет намного превышать фактическую светочувствительную площадь детектора. Только небольшая центральная область детектора может получать эффективный свет, что значительно сужает доступное поле зрения. На практике пользователям необходимо увеличить расстояние установки, чтобы получить полную информацию о сцене, жертвуя дальностью обнаружения всего устройства. Кроме того, периферийный свет крупноформатных объективов имеет серьезные аберрации. Даже если используется только центральная часть детектора, краевое изображение экрана будет иметь явные искажения и низкую контрастность. Правильным правилом подбора является выбор линзы, номинальный размер цели которой идентичен или немного меньше целевой поверхности детектора.

2. Ошибка 2: фокусироваться только на фокусном расстоянии, игнорируя соответствие параметров целевой поверхности.

При выборе инфракрасных линз большинство технических специалистов отдают приоритет фокусному расстоянию, чтобы оценить расстояние обнаружения, и рассматривают характеристики целевой поверхности как вторичные справочные данные. Такая односторонняя логика выбора легко приводит к полному несоответствию линзы и детектора. Объектив с фиксированным фокусным расстоянием соответствует фиксированному максимальному кругу изображения. Когда размер круга изображения не может покрыть всю поверхность объекта детектора, вокруг кадра появляются темные тени, а именно виньетирование. Части сцены не могут отображаться нормально, что создает скрытые опасности для мониторинга безопасности и промышленного измерения температуры. Например, линза 12 мм, разработанная для цели размером 1/2 дюйма, не может соответствовать детектору большого размера 1 дюйм. Даже если фокусное расстояние соответствует требованию к расстоянию, четыре угла изображения потеряют эффективные данные изображения. Прежде чем подтвердить заказ на линзы, работники должны одновременно проверить параметры фокусного расстояния и формата целевой поверхности.

3. Ошибка 3: Перепутать стандарты маркировки оптических форматов разных производителей.

Разные производители оптических компонентов применяют противоречивые правила маркировки для форматов целевой поверхности, что создает путаницу при межбрендовом сопоставлении. Некоторые заводы отмечают фактический размер диагонали светочувствительного детектора, в то время как другие указывают теоретический формат конструкции согласованных линз, и эти два набора данных не могут быть напрямую эквивалентны. Например, два продукта с маркировкой «Цель 1/4 дюйма» от разных поставщиков могут иметь разницу по диагонали более 0,5 мм. Если пользователи подбирают объективы и детекторы разных марок только на основе цифровых меток в таблице параметров, круг изображения не может точно соответствовать целевой поверхности, что приводит к неравномерной яркости по всему экрану. Правильная операция заключается в том, чтобы принять фактическую диагональную длину светочувствительной области детектора в качестве единого стандарта, а не просто ссылаться на отметку в дюймах, напечатанную на паспортной табличке продукта. Свяжитесь с поставщиками, чтобы получить точные данные о размере диагонали перед сопоставлением.

4. Ошибка 4: игнорировать влияние дисторсии объектива на целевые поверхности большого размера.

Многие люди предполагают, что, пока круг изображения линзы покрывает целевую поверхность, работа по согласованию завершена, и пренебрегают разницей искажений на краю целевых поверхностей большого формата. Оптическое искажение инфракрасных линз в основном концентрируется на внешнем крае круга изображения. При сопоставлении с большой целевой поверхностью детектор будет собирать искаженный свет на краю линзы, вызывая деформацию контура цели на изображении. Прямые линии, такие как края стен и дорожные ограждения, будут заметно изгибаться, что влияет на точность измерения расстояния и идентификацию цели с помощью ADAS и оборудования мониторинга. Детекторы небольших целей используют только центральную область линзы с низкими искажениями, поэтому такие дефекты не очевидны. Для сопоставления больших целей пользователям необходимо выбирать линзы с оптимизированными параметрами искажения краев и проводить калибровку изображения в полевых условиях после сборки, чтобы исправить ошибки деформации.

Заключение

Четыре типичные ошибки, обобщенные выше, часто возникают в процессе сопоставления целевой поверхности инфракрасных оптических систем, что ухудшает качество изображения и приводит к дополнительным производственным затратам. Линзы увеличенного размера не могут быть случайно сопоставлены с маленькими детекторами; выбор фокусного расстояния не может исключить проверку параметров поверхности цели; этикетки кросс-брендового формата нельзя сравнивать напрямую; большие целевые поверхности должны полностью учитывать искажение краев линзы. Следование стандартизированной логике сопоставления, поясненной в этой статье, может помочь техническим специалистам по сборке и персоналу по закупкам избежать ошибок несоответствия параметров, снизить трудоемкость доработки продукта и гарантировать, что инфракрасные линзы и детекторы смогут обеспечить полную производительность изображения после сборки.
